FSE र GRE कलाकृति

प्रणाली: एमआर ०.३५ टी ओभेसन

अस्पताल: डाकिङ आयलफिल्ड जनरल अस्पताल

समस्या/लक्षण

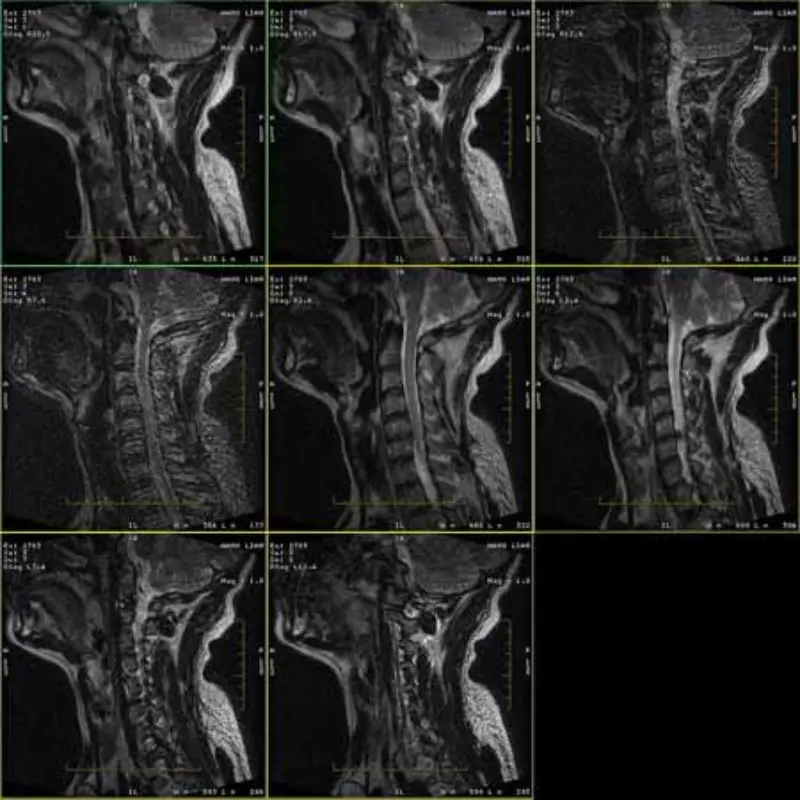

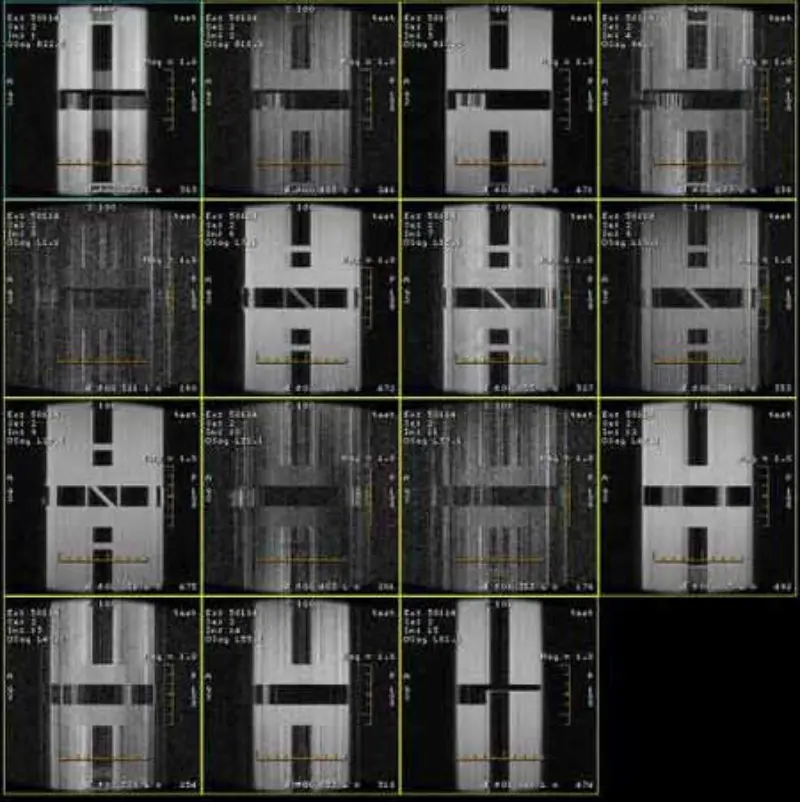

FRFSE र GRE प्रोटोकलहरूको छविहरूमा भूत छ र कहिलेकाहीँ कम SNR छविहरू एक श्रृंखलामा देखा पर्दछ। तर SE प्रोटोकल छविहरू सामान्य छन्।

कृपया संलग्न छविहरू हेर्नुहोस्।

समस्या निवारण इतिहास/संकेत

1. यी कलाकृतिहरू FRFSE र GRE प्रोटोकलहरूको छविमा मात्र हुन्छन्, तर SE प्रोटोकल

छविहरू कहिल्यै देखा पर्दैन। हेड SPT द्रुत जाँच गर्नुहोस्, हेड SNR मार्जिनल छ (लगभग 8.2)।

2. RF ढोका, प्रकाश पावर, TCU पावर, PAC पावर सप्लाई र चुम्बक डिस्प्ले जाँच गरियो, सबै ठीक छ।

3. ग्रेडियन्ट एम्पलीफायरहरू, SRU र केबलहरूमा फिल्टरहरू स्वैप गरियो, कलाकृति अझै पनि समान प्रोटोकलहरूमा हुन्छ।   ३ को ३ पृष्ठ

4. तलका भागहरू अर्को साइटमा परीक्षण गर्नुहोस्, सबै ठीक छ। ग्रेडियन्ट PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS र हेड कोइल

5. DD डायोड गुण, DD केबल र HV, सबै सामान्य जाँच गर्नुहोस्।

6. UCERD को RF सिग्नल आउटपुट असक्षम गर्नुहोस्, कलाकृति गायब भयो।

7. रिसिभर स्व्याप गर्नुहोस् र केबलहरू प्राप्त गर्नुहोस् र MA बाइपास गर्नुहोस्, समस्या अझै पनि छ।

8. शरीरको कुण्डललाई अलग गर्नुहोस्, यसलाई चुम्बकको बाहिर राख्नुहोस्, सबै केबलहरू जडान गर्नुहोस् र फेरि स्क्यान गर्नुहोस्, कलाकृतिहरू अझै अवस्थित छन्।

9. हामी पावर सप्लाई र ग्राउन्ड जाँच गर्छौं र PP (चुम्बक कोठा) मा ग्राउन्ड कनेक्टर धेरै ढीला छ। हामी यसलाई कडा गर्छौं र फेरि स्क्यान गर्छौं, टाउको SNR सुधार भयो

(हेड SNR: 8.9)

मूल कारण/समाधान

अन्तमा हामीले पत्ता लगायौं कि कसैले MR उपकरण शक्तिको 3 लाइभ तारहरू मध्ये 1 बाट 1 तार जोडेको छ

एमआर विभाग बाहिर अनुमति बिना आपूर्ति। तार हटाएर फेरि स्क्यान गरेपछि, प्रणाली सामान्य आउँछ र हेड SNR 9.3 छ।

त्यसैले बिजुली आपूर्ति गुणस्तर छवि गुणस्तर असर गर्नेछ।
