8ch कार्डिक कोइल कम SNR को लागि समस्या निवारण

समस्या/लक्षण

8-च्यानल कार्डियक कोइल स्क्यानिङ प्रयोग गर्दा, छवि SNR राम्रो छैन। म्यानुअल स्क्यानिङ प्रयोग गर्दा सिग्नल धेरै कम फेला पार्नुहोस्।

मूल कारण/समाधान

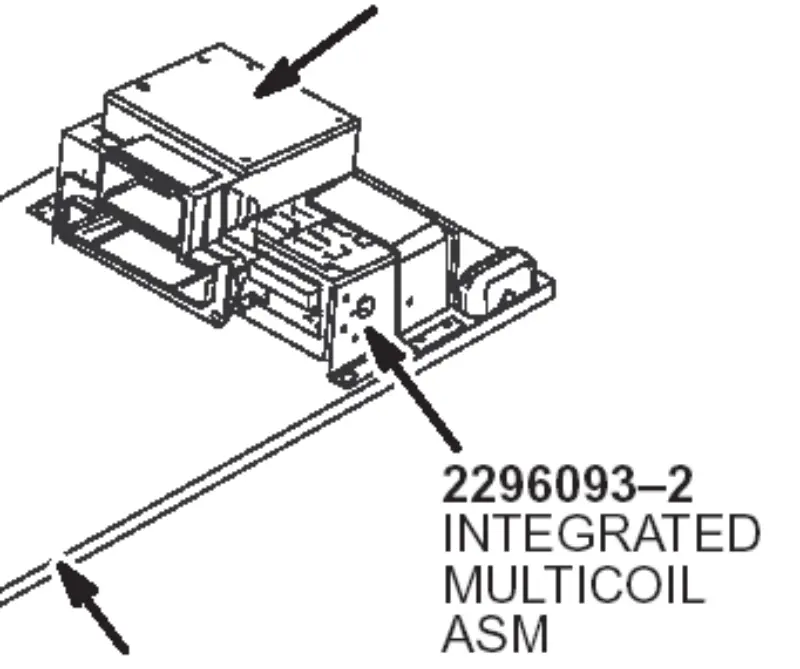

एकीकृत मल्टीकोइल ASM मदर बोर्ड खराब। (dynatron, IC: HC105)

समस्या निवारण इतिहास/संकेत

1. 8-च्यानल कार्डियक कोइल रन परीक्षण SNR प्रयोग गर्नुहोस्, सबै च्यानल असफल।

2. MCRT उपकरणहरू प्रयोग गर्नुहोस् 8-च्यानल SNR जाँच गर्नुहोस्, सबै च्यानल पासहरू। त्यसपछि कुंडल समस्या हुनु पर्छ।

3. नयाँ कुण्डली अर्डर गर्नुहोस्, तर समस्या उस्तै छ। छवि पनि कम SNR।

4. मोड्युल ड्राइभ पावर र STIF र IRF I/O बोर्डको सबै च्यानल जाँच गर्नुहोस्। द

8 च्यानलहरू ठीक छन्।

5. एकीकृत मल्टिकोइल ASM लाई 8-च्यानल कार्डियक सामान्यको छवि बदल्नुहोस्।

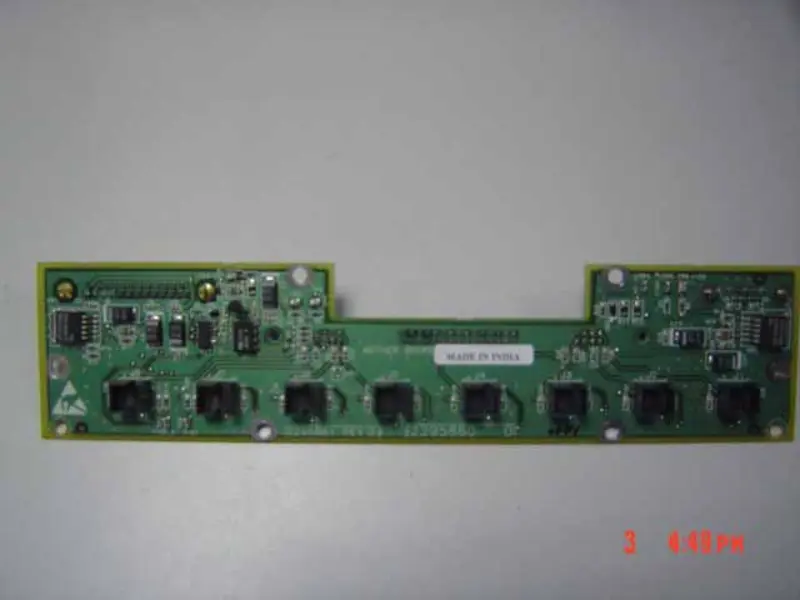

6. मदर बोर्ड जाँच गर्नुहोस्, HCT04 (6反向器) र डायनाट्रोन खराब फेला पार्नुहोस्।

सिकाइ:

जब हामीले MCRT उपकरणहरू प्रयोग गर्दा 8-च्यानल फेल ठाउँ कुण्डल साइड हो परिभाषित गर्छौं, हामी अन्य साइटमा 8-च्यानल जाँच गर्न चाहन्छौं।
