ARTIFACT WI/Fiesta छवि सेतो पिक्सेल

प्रणाली: 1.5T Signa Twin Excite II (सफ्टवेयर संस्करण 11.0M4)

समस्या/लक्षण

DWI (जुम मोड र सम्पूर्ण मोड) र फिएस्टा (जुम मोड र सम्पूर्ण मोड) दृश्यात्मक जालीदार वा कर्डरॉय आर्टिफ्याक्ट भएको छविमा बडी कोइल वा हेड कुण्डल प्रयोग गर्दा कुनै फरक पर्दैन, अन्य नियमित छवि सामान्य देखिन्छ।

समस्या निवारण इतिहास/संकेत

1. सुपर आचरण शिम जाँच, परिणाम सबै पास छ।

2. बिरामी पुल हटाउनुहोस्, कुनै पनि सिक्का र अन्य धातु फेला परेन।

3. ग्राफिडी क्यालिब्रेसन सबै सर्तहरू हरियो गर्नुहोस्।

4. जुम र सम्पूर्ण BACC चलाउनुहोस्।

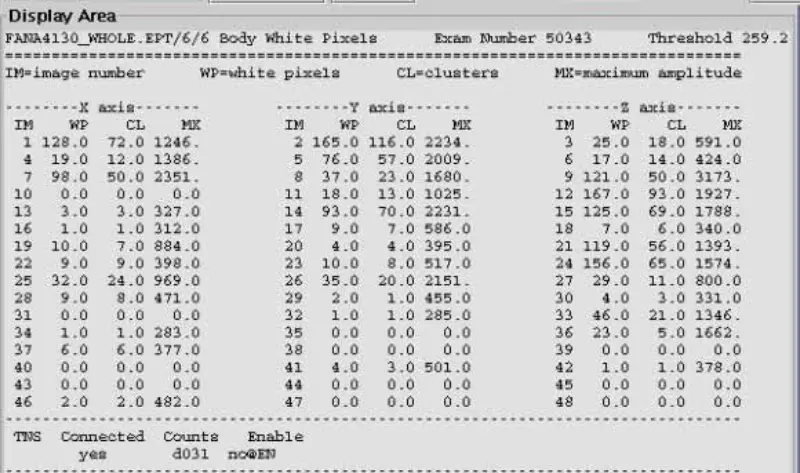

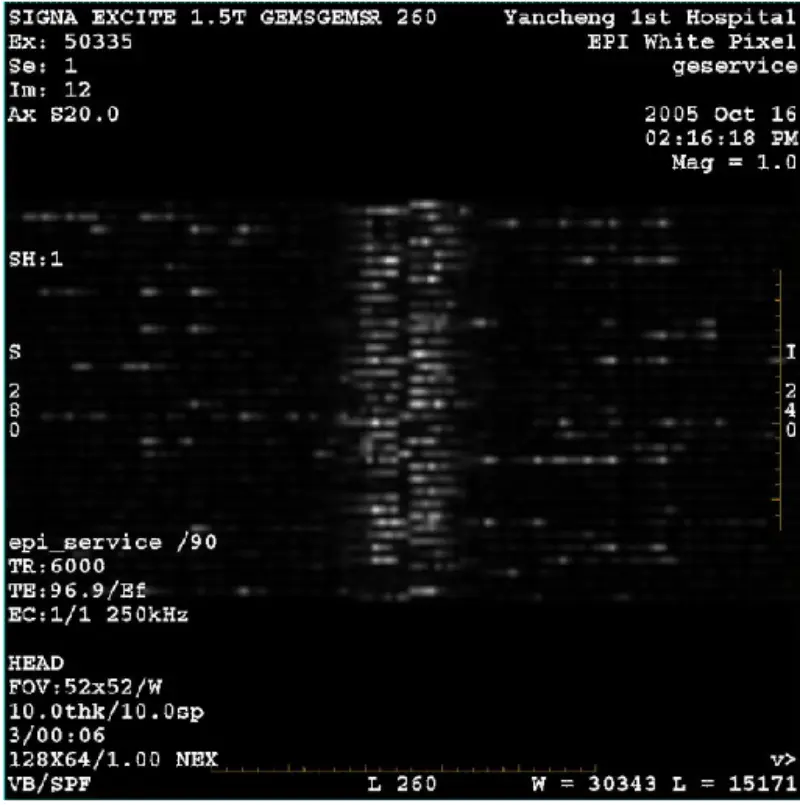

5. जुम र सम्पूर्ण EPT चलाउनुहोस्। नतिजा भनेको सेतो पिक्सेल गम्भीर र अन्य वस्तुहरू पास हुन्छ

टाउको र शरीर सहित। फेज डिथर B0 मान स्पेसमा छ।

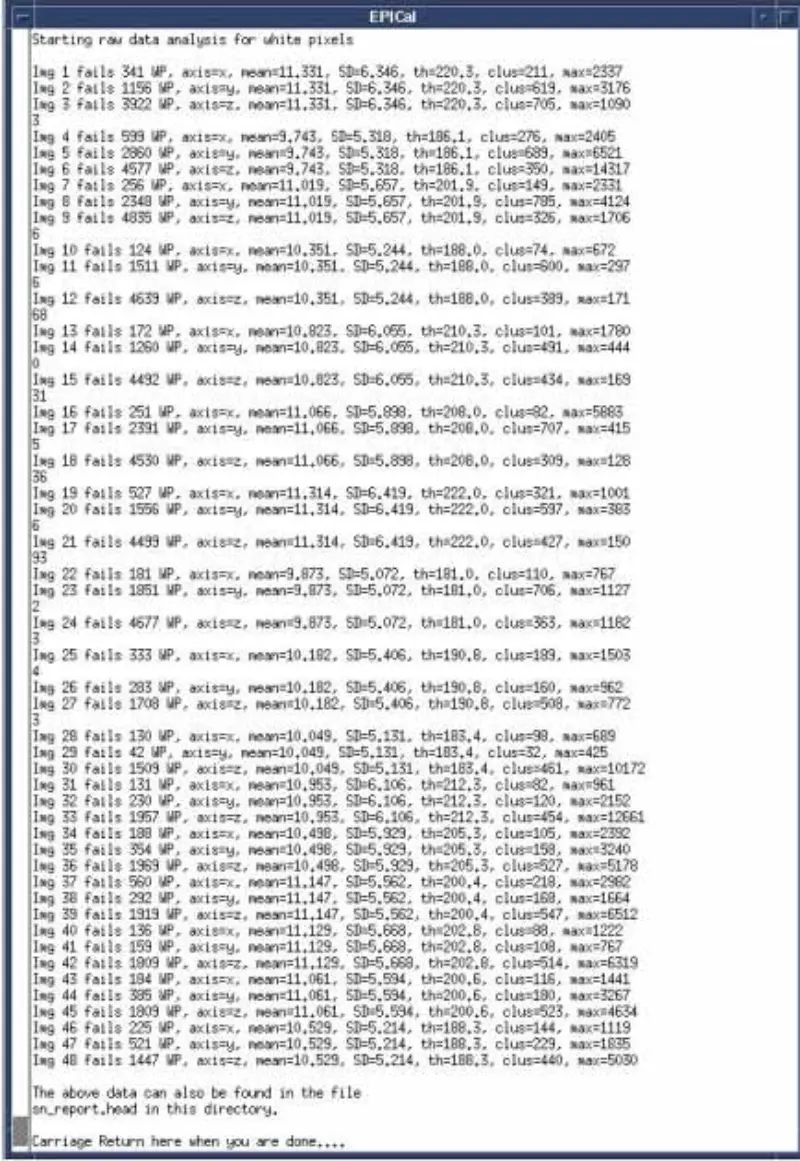

6. सेतो पिक्सेल परीक्षण चलाउनुहोस्, सबै असफल।

7. SPT सबै पास चलाउनुहोस्। विशेष गरी सबै ग्रेडियन्ट स्थिरता परीक्षणहरू पास हुन्छन्।

8. फ्यान, स्पिकर, इन्जेक्टर, चिसो टाउको र यति सहित चुम्बक वरिपरि वातावरण वस्तुहरूको अनुकरण र निरीक्षण गर्नुहोस्।

9. अस्थायी सेन्सर असक्षम गर्नुहोस्, SRI, PAC र तालिका, समस्या अझै छ।

10. प्रणाली क्याबिनेट I/F (Body J2 र Head J5) मा प्राप्त केबल विच्छेद गर्नुहोस्, प्रणाली क्याबिनेट कनेक्टरमा 50 ओम टर्मिनेटर र DC ब्लक थप्नुहोस्। EPT सेतो पिक्सेल टाउको र शरीर स्क्यान। नतिजा पास हो। प्रणाली मन्त्रिपरिषद्मा छैन कि समस्या पुष्टि गर्नुहोस्। पुन: जडान गर्नुहोस्। प्रणाली क्याबिनेट I/F मा केबल प्राप्त गर्नुहोस्

11. GP बोर्ड, EPT सेतो पिक्सेल हेड र बडी स्क्यानमा X,Y र Z ग्रेडियन्ट ड्राइभ फाइबर अप्टिक्स विच्छेद गर्नुहोस्। नतिजा पास हो। यसले संकेत गर्छ कि सेतो पिक्सेल ग्रेडियन्टद्वारा प्रेरित छ। त्यो सेतो पिक्सेल मात्र एक अक्ष मा उपस्थित देखिएन। त्यसपछि SGA PS, GP बोर्ड बदल्नुहोस्, तर समस्या अझै छ। X,Y,Z ग्रेडियन्ट ड्राइभ फाइबर अप्टिक्स पुन: जडान गर्नुहोस्।

१२. SSM मा DD/TR असक्षम पार्नुहोस्। पेन वाल (J72,J73,J74,J75,J75), EPT सेतो पिक्सेल हेड र बडी स्क्यानमा DD केबल विच्छेद गर्नुहोस्। नतिजा भनेको हेड पास र शरीर फेल भयो। शरीरको कुण्डली अनडेट्युन गरिएको छ, त्यसैले शरीरको कुण्डलीले संकेत अवशोषित गर्दछ। त्यसैले हेड पास र शरीर असफल भयो। हाम्रो कटौती जाँच गर्न, हेड कुण्डलमा एक्स्टेन्सन केबल जडान गर्नुहोस् र हेड कुण्डललाई चुम्बक बोरको बाहिर राख्नुहोस्, हेड सेतो पिक्सेल स्क्यान गर्नुहोस्। वास्तवमा, परिणाम हेड फेल छ। पेन वाल, EPT सेतो पिक्सेल हेड र बडी स्क्यानमा DD केबल मध्ये एउटा मात्र पुन: जडान गर्नुहोस्। परिणाम सबै असफल भयो। पुष्टि गर्नुहोस् कि DD बोर्ड र स्प्लिटर बोर्ड कारण होइन।

13. Pen Wall मा DD केबलहरू पुन: जडान गर्नुहोस्। SSM.EPT सेतो पिक्सेल हेड र बडी स्क्यानमा शरीर र टाउको T/R बायस BNC केबल विच्छेद गर्नुहोस्। परिणाम सबै असफल भयो। हटाइएका शरीर र हेड पूर्वाग्रह केबलहरू पुन: जडान गर्नुहोस्। SRFDII.EPT सेतो पिक्सेल स्क्यानमा टाउको र शरीरको आउटपुट केबल विच्छेद गर्नुहोस्। परिणाम सबै असफल भयो। SRFDII AMP र SSM मा समस्या नभएको पुष्टि भयो।

14. हाइब्रिडमा I र Q केबलहरू विच्छेद गर्नुहोस्। हेड EPT सेतो पिक्सेल स्क्यान चलाउनुहोस्। नतिजा असफल भयो। संदिग्ध हाइब्रिड। हाइब्रिड बदल्नुहोस्। तर समस्या अझै ।

15. चुम्बकको अगाडिको आवरण हटाउनुहोस्। आरएफ शिल्ड ग्राउन्ड केबल र टेम्प सेन्सर केबल निरीक्षण गर्नुहोस्। केबल ठीक छ।

16. TRM बाट शरीरको RF कुण्डल हटाउनुहोस्। हेड EPT सेतो पिक्सेल स्क्यान चलाउनुहोस्, परिणाम असफल भयो।

17. TRM बाट RF शील्ड हटाउनुहोस्। RF शील्ड आउटको साथ EPT सेतो पिक्सेल स्क्यान चलाउनुहोस्। नतिजा असफल भयो। RF शील्ड बदल्नुहोस् र EPT सेतो पिक्सेल स्क्यान चलाउनुहोस्। अझै पनि समस्या।

मूल कारण/समाधान

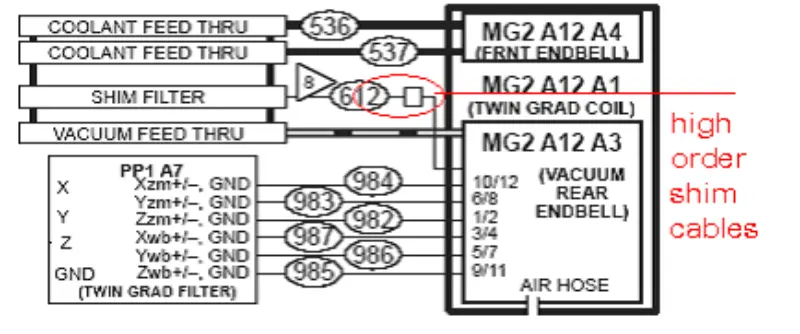

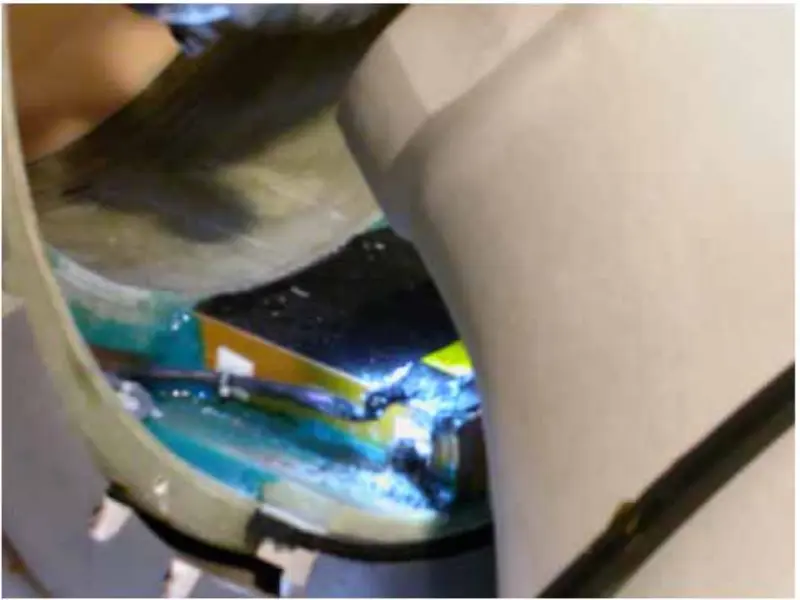

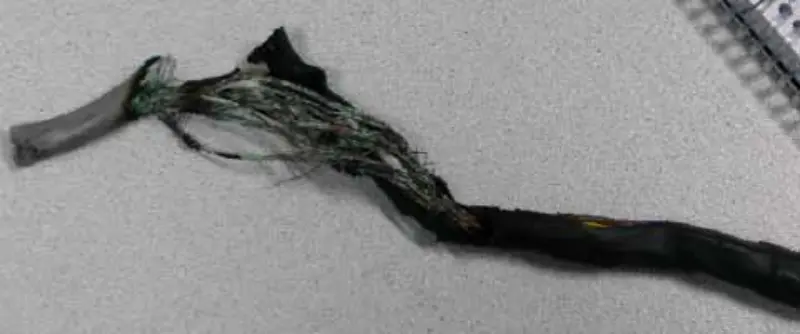

माथिको कार्य र विश्लेषणबाट, हामी यो निष्कर्षमा पुग्छौं कि समस्या ग्रेडियन्ट कुण्डलको कारणले हुनुपर्दछ। त्यसोभए हामी चुम्बकको अगाडि र पछाडिको आवरण हटाउँछौं, ग्रेडियन्ट कुण्डलसँग सम्बन्धित बोल्टहरू जाँच्नुहोस् र कस्नुहोस्। चुम्बकको पछाडिको आवरण हटाइसकेपछि, हामीले उच्च अर्डर शिम केबललाई कालोमा जलाइएको भेट्टायौं।

किनभने यस साइटमा उच्च अर्डर शिम विकल्प छैन, हामीले उच्च अर्डर शिम केबल काट्यौं। हामी केबलहरू अलग-अलग छाल्छौं र इन्सुलेटेड चिपकने टेप प्रयोग गरेर प्रत्येक केबललाई बाँध्छौं। सबै कुरा पुनर्स्थापना गर्नुहोस्, EPT सेतो पिक्सेल स्क्यान चलाउनुहोस्। सबै पास। यो स्थानीय मर्मत पछि, प्रणाली ठीक छ। DWI र Fiesta छविमा पहिले जस्तो सेतो पिक्सेल छैन।

उच्च अर्डर केबलहरू कारखानामा क्षतिग्रस्त हुनुपर्छ। क्षतिग्रस्त केबलहरू एकसाथ जोडिए र धेरै साना सर्कलहरू बनाए। DWI स्क्यान चलाउँदा, सर्कलले कुनै पनि अन्य स्क्यान भन्दा धेरै गर्मी प्रेरित गर्यो। त्यसोभए केबलहरू दिन प्रतिदिन जल्दै जान्छ र DWI स्क्यानलाई असर गर्छ। वास्तवमा, दिन बित्दै जाँदा, प्रभाव थप र अधिक गम्भीर हुँदै जान्छ।
